GENESIS HS50/2
(Owijarki automatyczne)

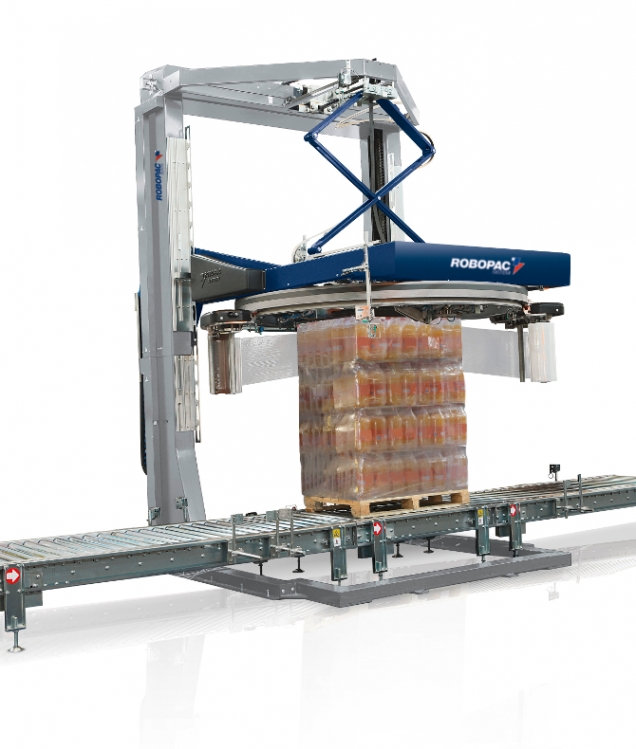

Automatyczna owijarka folią stretch z wirującym pierścieniem i podwójnym wózkiem na rolkę folii.

Charakterystyczną cechą owijarek GENESIS HS jest wyjątkowy, opatentowany system wytwarzający, dzięki obrotom pierścienia, energię elektryczną, która napędza jednostki wstępnego rozciągu. W maszynie zostały zastosowane rozwiązania techniczne pozwalające na minimalizację kosztów utrzymania oraz eksploatacji maszyny, co pozwala na pracę maszyny w środowiskach zapylonych oraz wilgotnych. Dzięki zastosowanej konstrukcji GENESIS HS można łatwo zintegrować z istniejącą już linią. Zastosowany podwójny wózek z folią podwaja wydajność owijania w stosunku do standardowych, jednowózkowych rozwiązań.



Video

System rozciągu pre-stretch



Rozciąg USCSP/2

Wózek pre-stretch wyposażony w dwa niezależne silniki, generator prądu elektrycznego oraz ultra-kondensator. Brak styków ślizgowych umożliwia prace w różnorodnych środowiskach. Dzięki zastosowaniu ultra-kondensatora czas ładowania baterii zmniejsza się natomiast ich żywotność się zwiększa. Zmienny rozciąg wstępny 150%-400% regulowany z panelu sterowania. Naprężenie między wózkiem a paletą reguluje wyjątkowy, proaktywny system CUBE

System tnąco - zgrzewający



Opcjonalna stalowa sprężyna zaciskowa

System mocowania, cięcia i uszczelniania zapewniający brak kontaktu z produktem i idealne wykończenie opakowania Urządzenie zostało wyposażone w dodatkową dmuchawę powietrzną uszczelniającą początkową krawędź folii na opakowaniach. Urządzenie dostępne jest także w innych wersjach – ruchomych, dla palet o zmiennych rozmiarach:
STALOWA SPRĘŻYNA ZACISKOWA Z OPCJĄ RUCHU POZIOMEGO
Opcja przeznaczona dla produktów o różnych szerokościach



Podwijanie

Chowanie ogona folii pod warstwę nawiniętą na paletę

Opcje



Docisk pantograficzny

System stabilizacji palety podczas owijania
Docisk pantograficzny
Ruch w górę wykonywany jest za pomocą pneumatycznego cylindra, natomiast opuszczanie jest grawitacyjne. Dzięki temu dociskowi maszynę można stosować nawet w niskich pomieszczeniach (wysokość maszyny z dociskiem jest nieznacznie większa od samej maszyny



Krycie górne

Automatyczny system przeznaczony do szczelnego zabezpieczania górnej powierzchni palety Urządzenie może być zainstalowane na istniejących już i pracujących liniach.

ZINTEGROWANE URZĄDZENIE KRYJĄCE
Nakładanie arkusza z folią w czasie cyklu owijania palety folią stretch. Bardzo szczelny system krycia oraz ochrony przed kurzem i wodą. Istnieje możliwość zainstalowania opcjonalnego żurawia elektrycznego przymocowanego do konstrukcji owijarki, aby ułatwić wymianę szpuli.

NIEZALEŻNE URZĄDZENIE KRYJĄCE
Niezależnie od maszyny, urządzenie do zabezpieczania górnej części palety foliowymi kapturami. Proces zabezpieczania górnej powierzchni palety odbywa się niezależnie od cyklu owijania minimalizując tym samym przestoje maszyny, dzięki czemu wydajność pracy praktycznie się nie zmniejsza. Skuteczny system ochrony produktów znajdujących się na palecie przed kurzem



Winda paletowa

System podnoszenia palet na przenośniku. Opcja dostępna z napędem pneumatycznym lub hydraulicznym, pozwala na dokładne dowinięcie dołu palety, dodatkowo zapewnia maksymalną stabilność ładunku. Waga maksymalna produktów na podnośniku pneumatycznym 2000 kg, waga maksymalna na podnośniku hydraulicznym ponad 2000 kg
Winda pneumatyczna:
Pneumatyczne urządzenie podnoszące, umieszczone na środku przenośnika. Umożliwia całkowite owinięcie ładunku oraz palety. Maksymalna waga palety do 2000 kg.
Winda hydrauliczna:
Hydrauliczne urządzenie podnoszące, umieszczone na środku przenośnika. Umożliwia całkowite owinięcie ładunku z paletą. Maksymalna waga palety: nawet do 3000 kg.



Roping/sznurkowanie

System redukujący szerokość folii, zapewniający lepszą stabilizację a także wentylację ładunku.
ROPING DOLNY
Cykl polega na zwijaniu folii od spodu. Ta funkcja zapewnia większą spójność między produktem a paletą.
ROPING GÓRNY
Cykl polega na zwijaniu folii od góry.
UWAGA: owijanie odbywa się poprzez umieszczeniu na produkcie "paska folii". Jeśli produkt lub opakowanie jest delikatne, mogą zostać uszkodzone.
ROPING PODWÓJNY
Cykl polega na owijaniu palety folią o normalnej szerokości na pierwszym i ostatnim etapie cyklu, w środkowym etapie paleta zostaje zabezpieczona zwężonym za pomocą rolek sznurkujących paskiem folii.



Nakładanie narożników

Automatyczna aplikacja do nakładania kartonowych narożników. Narożniki nakładane są z 4 stron za pomocą opatentowanego systemu automatycznych chwytaków.



Magazynek na dodatkową rolkę

Automatyczne urządzenie do wymiany rolki z folią. Opatentowana zmotoryzowana jednostka do automatycznego wysuwania pustej tulei i umieszczania nowej rolki bez interwencji operatora. Wymiana rolki nie powoduje przestoju w pracy. Opcja dostępna w różnych konfiguracjach.

Dane techniczne

Wymiary palet minimalne - maksymalne (mm) 600x800 - 1000x1300
Maksymalna wysokość palety (mm) 2000
Wydajność (Palet/godz.) 165
Standardowy rozciąg
Opcja dodatkowego rozciągu
Dostępne rozciągi
Zasilanie 380 - 400 - 415 ± 5% V 50 ± 1% Hz
Ciśnienie robocze 6 ± 1 Bar

FOLIA
Szerokość rolki (mm) 500 (Standard) - 750 (opcja)
Maksymalna średnica szpuli (mm) 250
Szerokość szpuli (mm) 510
Grubość folii (μm) 12-30
